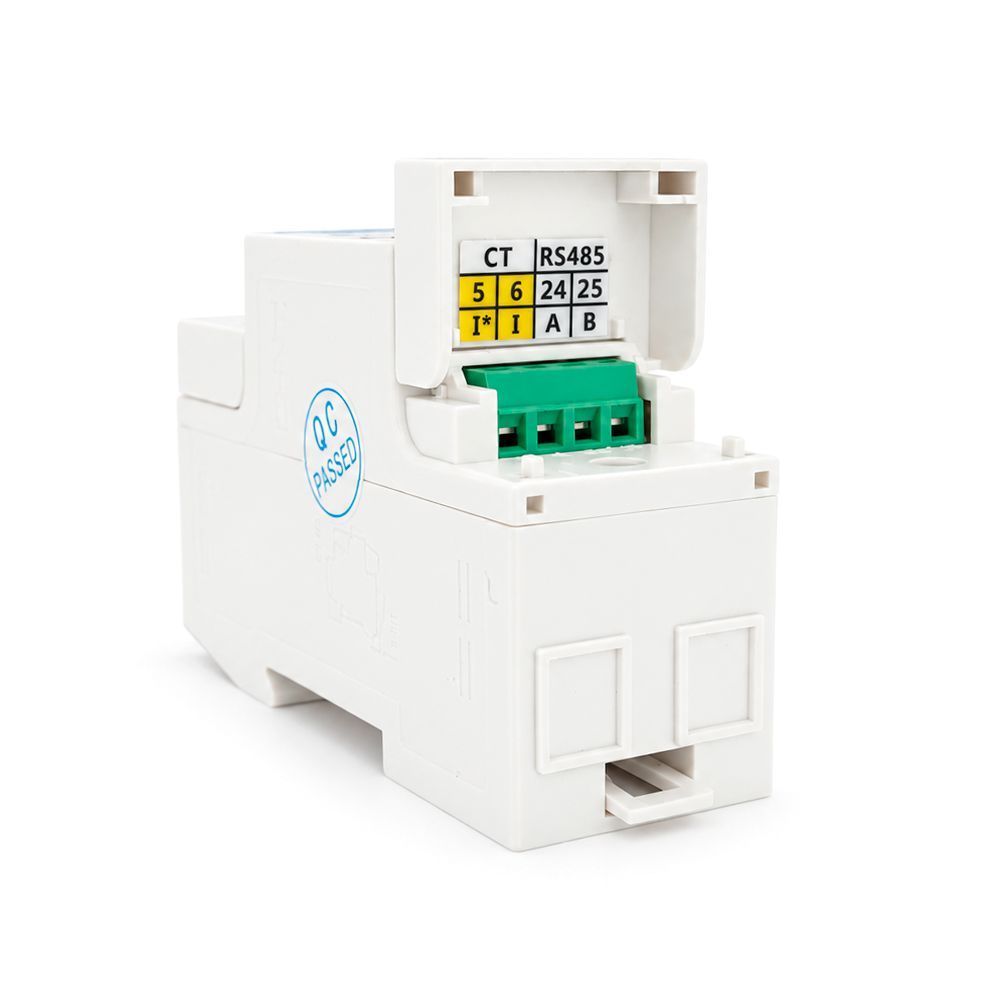

Однофазний електронний лічильник електроенергії CHINT DDSU666 на DIN-рейку з виносним трансформатором струму призначений для точного вимірювання та моніторингу параметрів електричної мережі в однофазних системах змінного струму. Пристрій дозволяє контролювати споживання активної енергії, напругу, струм, потужність та інші ключові показники в реальному часі. Для чого та де використовується Цей електролічильник є оптимальним рішенням для комерційного та приватного обліку електроенергії. Він широко застосовується у таких сферах:
- У складі систем енергоменеджменту та моніторингу на промислових об’єктах, в офісних центрах, складських комплексах і торгових точках.
- У системах альтернативної енергетики, включаючи сонячні електростанції, для контролю генерації та споживання енергії, а також інтеграції з інверторами.
- У житловому секторі для індивідуального обліку в приватних будинках, квартирах, гаражах та на дачних ділянках.
- В електрощитах розподілу живлення, де потрібна висока точність вимірювань і компактне розміщення обладнання. Лічильник вирішує завдання оперативного контролю параметрів мережі та допомагає оптимізувати витрати на електроенергію завдяки точному аналізу навантаження. Комплектний виносний трансформатор струму з рознімним осердям дозволяє виконувати монтаж без розриву силового проводу, що суттєво спрощує встановлення в існуючі щити. Ключові особливості та переваги - Зручне встановлення на стандартну DIN-рейку 35 мм без потреби складності доробки щитового обладнання.
- Наявність рідкокристалічного дисплея (LCD) для чіткого відображення поточних показань та параметрів мережі.
- Виносний трансформатор струму рознімного типу в комплекті, що спрощує монтаж на діючий кабель.
- Висока точність вимірювання параметрів струму, напруги та потужності.
- Компактний корпус, який економить місце в розподільному щиті.
- Підтримка інтерфейсу зв’язку RS-485 та протоколу Modbus-RTU для інтеграції в автоматизовані системи обліку (АСКОЕ) та передачі даних на віддалені пристрої. Технічні характеристики • Тип пристрою: однофазний електронний лічильник електроенергії
- Модель: DDSU666
- Модифікація: 220V 100A з зовнішнім ТС
- Спосіб монтажу: на DIN-рейку 35 мм
- Номінальна напруга: 220 В
- Робочий діапазон напруги: 0.77Un - 1.2Un
- Базовий / максимальний струм: 100 А (через зовнішній трансформатор струму)
- Вхідний сигнал по струму: 40 мА
- Модель трансформатора струму в комплекті: CTF16-2K5-100A
- Тип трансформатора струму: виносний, рознімний
- Коефіцієнт трансформації: 2500:1 / 100A-40mA
- Частота мережі: 50 Гц / 60 Гц
- Клас точності за активною енергією: 1.0
- Дисплей: рідкокристалічний (LCD)
- Інтерфейси зв’язку: RS-485
- Протокол передачі даних: Modbus-RTU
- Вимірювані параметри: активна енергія, напруга, струм, активна потужність, коефіцієнт потужності, частота
- Діапазон робочих температур: від -25 до +55 градусів Цельсія
- Ступінь захисту корпусу: IP51 (з лицьової панелі)
