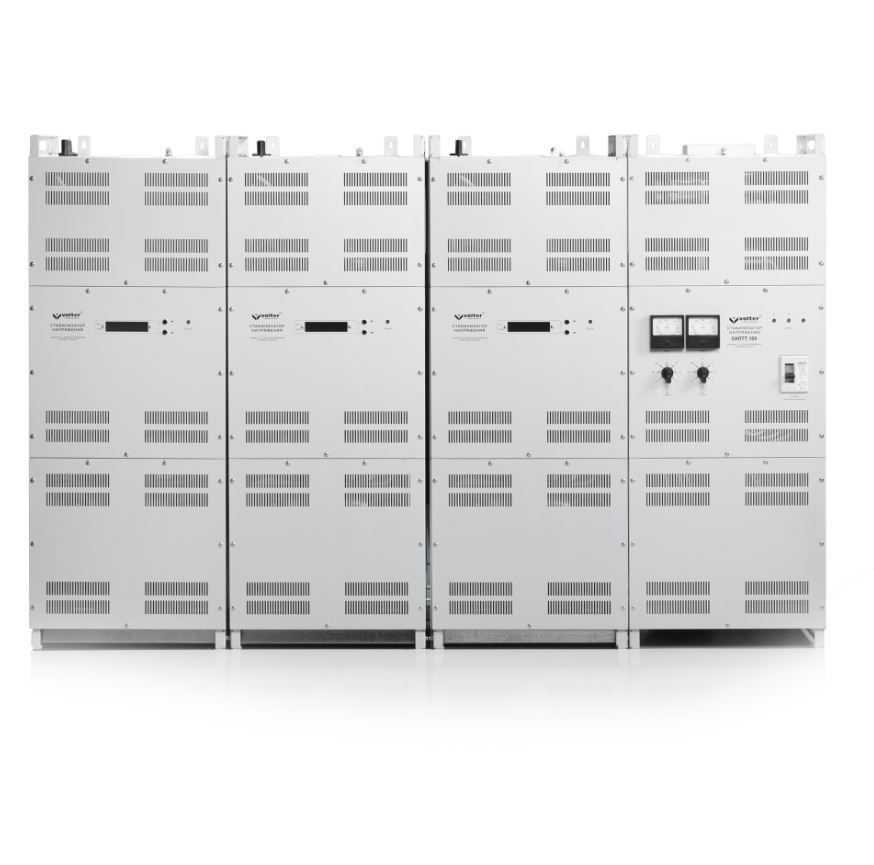

ОПИС: Трифазний стабілізатор напруги Volter (СНПТТ) на 100 кВт складається з чотирьох блоків – трьох блоків фазної стабілізації та одного блоку комутції. До трифазної мережі стабілізатор підключається через блок комутації. Підключення виконується за схемою 'зірка' з обов’язковим нульовим дротом. На лицьовій панелі блоку комутації знаходяться:
– світлодіодні індикатори наявності вхідної напруги та вихідної напруги; – вольтметри вхідної та вихідної напруги; – два перемикачі вольтметрів, що дозволяють почергово вимірювати фазне та лінійне напруга як у вході, і на виході стабілізатора;
- Амперметр вхідного струму;
- Перемикач амперметра по фазах. На верхній панелі фазного блоку перемикач режимів роботи, на лицьовій панелі –
рідкокристалічний індикатор та кнопки управління. Кожен блок стабілізації фазної напруги вольтододаткового типу складається з автотрансформатора з висновками, силових ключів та контролера напруги. В процесі роботи контролер відстежує зміну вхідної фазної напруги та відповідно до результатів вимірювання перемикає силові ключі, підтримуючи стабільний магнітний потік автотрансформатора та стабільна вихідна напруга стабілізатора. Переваги: Безшумні Покращене тепловідведення без застосування вентилятора Підвищена завадостійкість Висока швидкодія Можливість експлуатації при негативних температурах та підвищеній вологості Підвищена пожежна безпека Не вимагають сервісного обслуговування Максимальна кількість захисту Зручне підключення Не спотворюють синусоїду Стійкість до механічних впливів Велика перевантажувальна здатність Підвищена надійність. Оптимальне співвідношення надійність / ціна. Характеристики: Тип - електронний тиристорний Фазність – три фази ККД, % - 98 Вхідний діапазон – 140-250 В (на фазу) Швидкодія, мс - 20 Рівень шуму, дБ – 34-40, залежно від навантаження Максимальний струм, А – 160 Максимальна потужність, кВт – 105 Спосіб монтажу - підлоговий Охолодження – природне Макс. потужність при Umin, кВт – 67,2 Вихідна напруга – 220 В (на фазу) Точність стабілізації – +2,5 –3,5% Кількість ступенів – 16 Крок стабілізації - 7 В Відключення при Umin – 130 В (на фазу) Відключення при Umax – 260 В (на фазу) Відключення у транзиті - 260±5 В Затримка включення – 4,5-7,5 с Габарити (ВхШхГ), мм – 1300 х 515 х 315 Маса, кг – 350 Клас захисту - IP20 Вологість, трохи більше - 40…80% Колір - світло-сірий Температурний діапазон - Робочий діапазон від плюс 1°С до 40°С у закритому приміщенні
