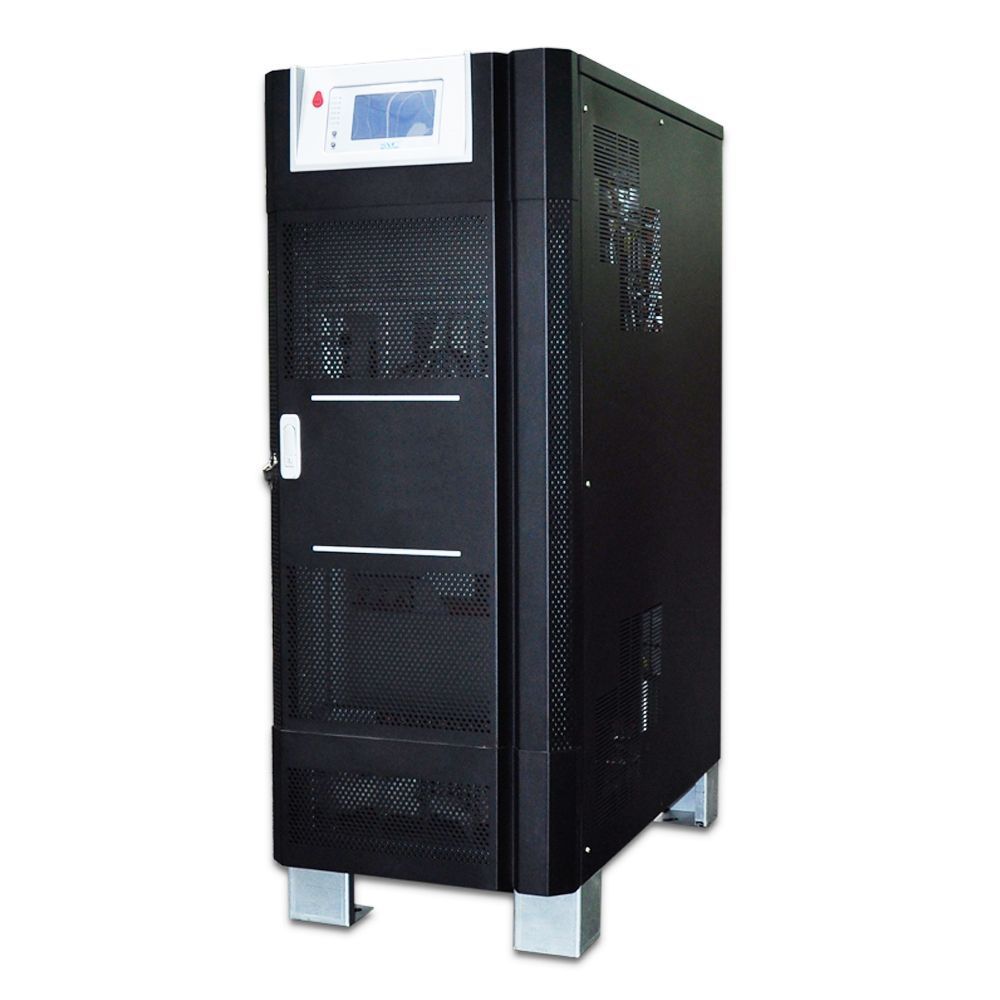

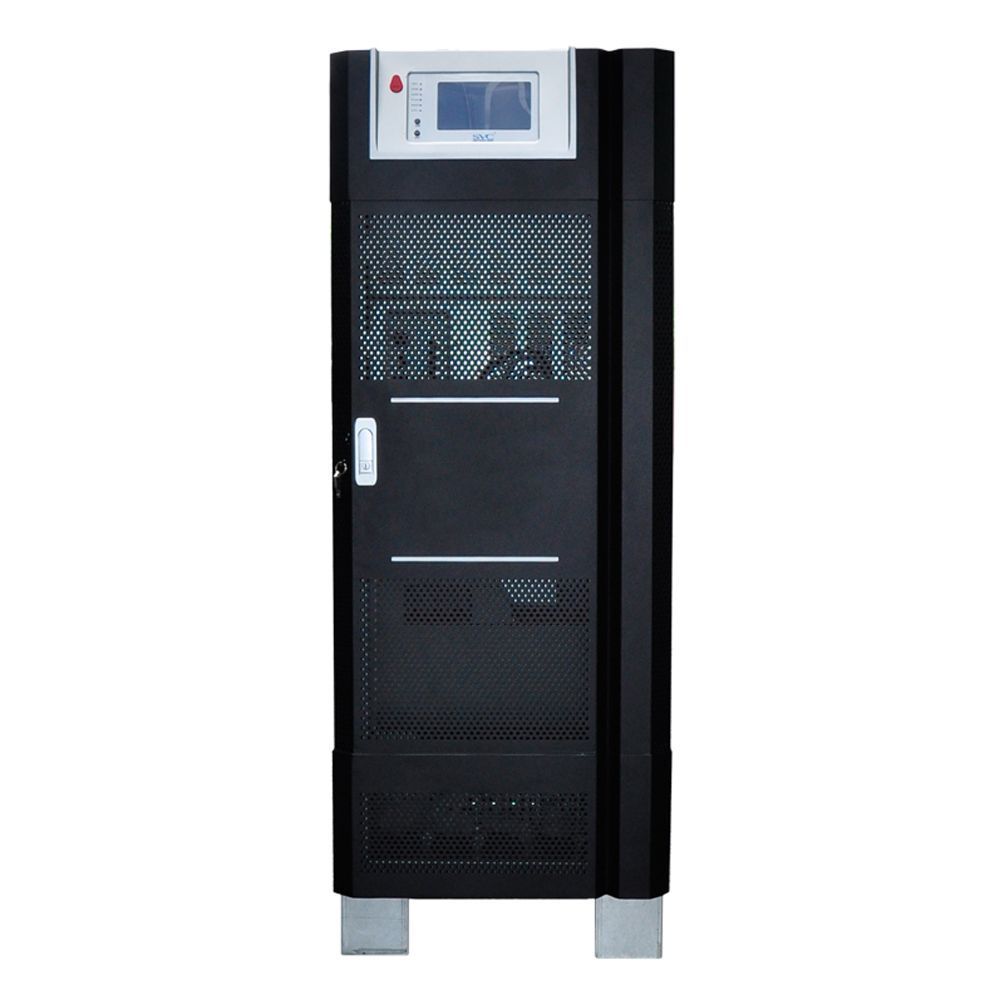

Профессиональное решение для бесперебойного питания ИБП RITAR GP33-10KL — это высоконадежный источник бесперебойного питания (ИБП) с технологией двойного преобразования (Online), обеспечивающий чистую синусоидальную выходную мощность для критически важного оборудования. Идеально подходит для серверов, телекоммуникационных систем, медицинского оборудования (кроме жизнеобеспечения), промышленных контроллеров и других устройств, требующих стабильного электропитания. Ключевые особенности:
- Тип ИБП: Online (двойное преобразование) с нулевым временем переключения. - Мощность: 10 кВА / 8 кВт. - Входное напряжение: 3 фазы (208 / 380 / 400 / 480 В ±20%), автоматическое распознавание частоты 50 / 60 Гц. - Выходное напряжение: 1 фаза (настраиваемое, стандартно 220 В) с чистой синусоидой. - КПД: >92% в режиме инвертора, до 98% в ECO-режиме. - Защита: Полный комплект аппаратных и программных механизмов, включая подавление импульсных помех, защиту от перегрузок и короткого замыкания. Характеристики: 1.Электрические параметры:
- Вход:
- Напряжение: 3×208 / 380 / 400 / 480 В ±25% (автоматический диапазон)
- Частота: 50 / 60 Гц ±10% (автоподстройка)
- Кол-во фаз: 3 фазы + нейтраль + земля
- Коэффициент мощности: ≥0.98
- THD (входной): <5% при полной нагрузке
- Пусковой ток: <150% от номинала • Выход:
- Напряжение: 220 В ±1% (программируемое, другие значения по запросу)
- Частота: 50 / 60 Гц ±0.1% (синхронизация с сетью или автономный режим)
- Мощность: 10 кВА / 8 кВт (активная нагрузка при PF=0.8)
- Форма сигнала: Чистая синусоида (THD <2% для линейной нагрузки) • Перегрузочная способность: - 125% — 10 минут - 150% — 1 минута - 200% — 30 секунд - 1000% — 16 мс (импульсная нагрузка) • КПД: - 92% (режим инвертора) - 98% (ECO-режим) 2. Аккумуляторная система
- Тип АКБ: Внешние VRLA (свинцово-кислотные, герметичные)
- Номинальное напряжение: 384 В DC
- Диапазон напряжений: 300–480 В (регулируемый)
- Кол-во элементов: 32 шт. (стандартно), до 52 шт. (опционально)
- Зарядный ток: 10–15% от емкости АКБ
- Время заряда: 4–8 часов до 90% емкости
- Глубина разряда (DoD): 80% (рекомендуется не более 50% для продления срока службы)
- Температурная компенсация заряда: ±3 мВ / °C / элемент • Подключение: - Клеммы '+' и '–' на задней панели - Сечение кабеля: 35 мм² (мин.) - Защита: DC-автомат на стороне ИБП 3. Переходные характеристики
- Время переключения на батареи: 0 мс
- Время обратного переключения: <4 мс
- Допустимый провал напряжения: До 100% (полное пропадание сети) 4. Защитные функции

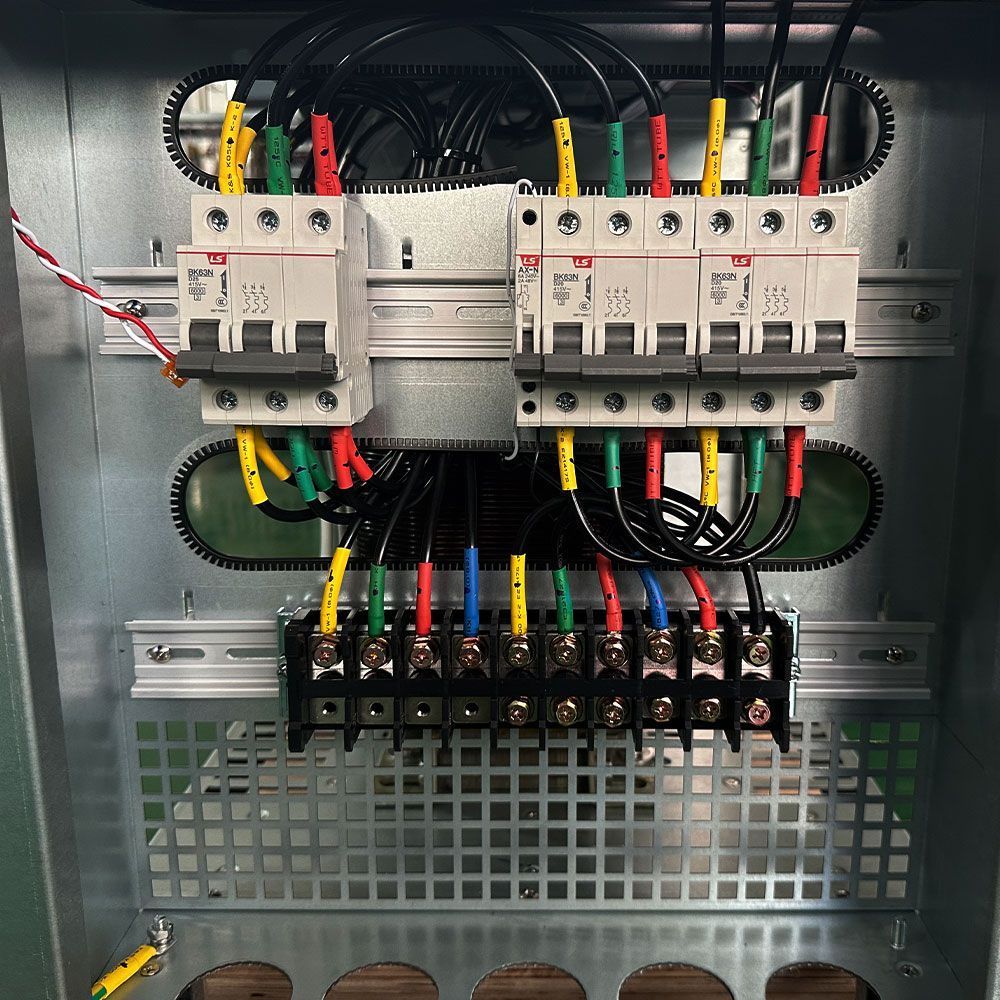

- Аппаратные:
- Входной / выходной автоматы
- DC-предохранители
- Ограничитель перенапряжений (20 кА, 1.5 кВ)
- Защита от перегрева (отключение при +55°C) • Программные:
- Глубокая разрядка АКБ (отключение при 1.75 В / элемент)
- Контроль дисбаланса фаз (>50% разницы токов)
- Защита от обратного тока (реверс мощности) 5. Интерфейсы и управление
- Дисплей: 5' LCD сенсорный (отображение): - Входное / выходное напряжение - Ток нагрузки по фазам - Частота - Уровень заряда АКБ (%) - Температура внутри корпуса • Порты: - RS232 (управление + мониторинг) - RJ-45 (опциональный SNMP-адаптер) - Сухой контакт (аварийные сигналы) • ПО: Поддержка PowerShield (Windows / Linux) 6. Механические параметры

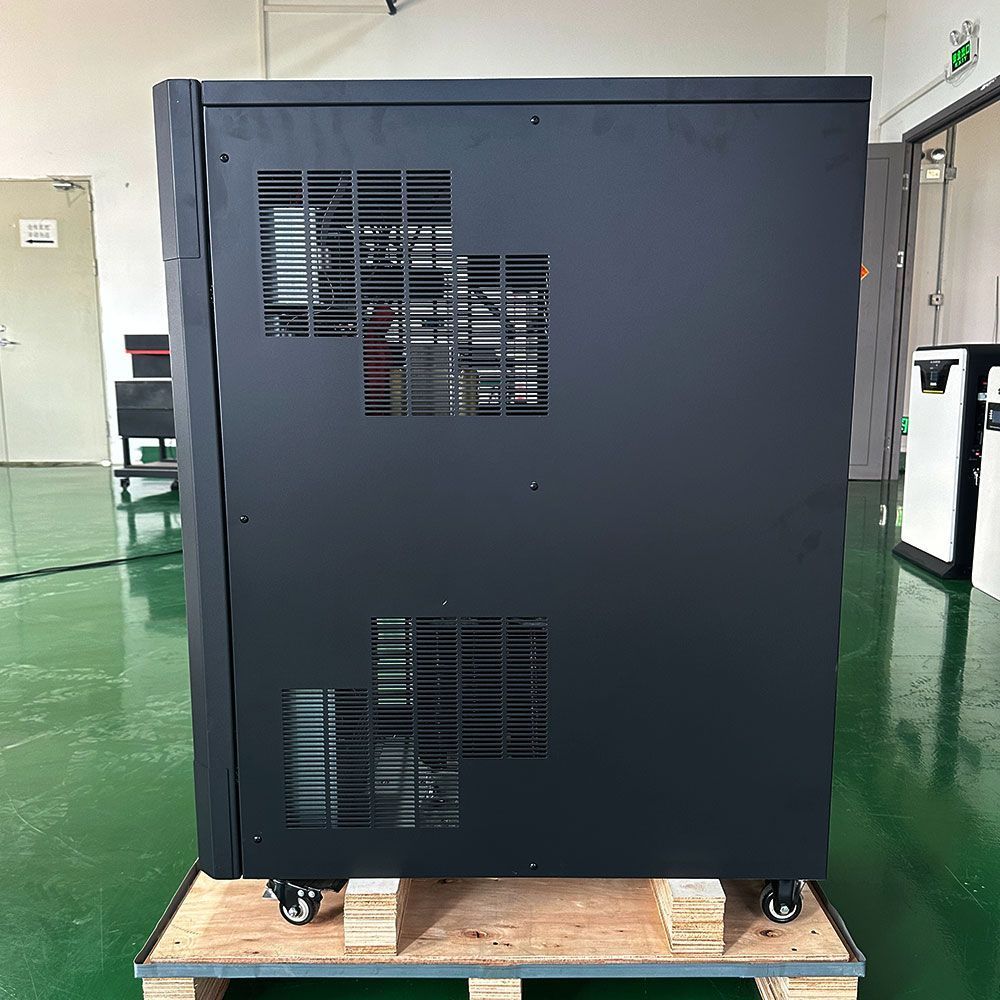

- Габариты (Ш×Г×В): 830×802×1050 мм
- Вес: 153 кг (без АКБ)
- Охлаждение: Принудительное, 2 вентилятора с N+1 резервированием
- Уровень шума: <60 дБ на расстоянии 1 м 7. Условия эксплуатации
- Температура: - Работа: 0...+40°C - Хранение: –20...+60°C
- Влажность: 0–95% (без конденсата)
- Высота: До 1700 м без потери мощности 8. Совместимость с генераторами
- Рекомендуемый генератор: 1.5× от мощности ИБП (15 кВА)
- THD генератора: Допускается до 15% Рекомендации по установке
- Батареи:
- Минимальная емкость: 100 Ач (для 15 мин резерва)
- Кабели:
- Медь, сечение ≥35 мм² (длина до 5 м)
- Защитная гофра для DC-линий
- Окружение:
- Отступ от стен: 30 см (вентиляция)
- Запрещено размещение рядом с отопительными приборами Применение: ИБП RITAR GP33-10KL используется в: - ЦОДах и серверных — для защиты IT-инфраструктуры. - Промышленности — питание ЧПУ, систем автоматизации. - Медицине — поддержка диагностического оборудования. - Телекоммуникациях — обеспечение работы базовых станций. Почему выбирают RITAR GP33? ✅ True Online — 100% защита от скачков напряжения. ✅ Гибкость — поддержка внешних АКБ любой емкости. ✅ Простота обслуживания — модульная конструкция и горячая замена компонентов. ✅ Соответствие стандартам — защита по UL и IEC. Важно: Установка и подключение батарей должны выполняться квалифицированным персоналом!
